경기도 남양주시에 있는 몬아파트입니다.
저수조 수위밸브 오작동으로 인한 저수조 고수위 경보
대승엔지니어링이 사진 몇 장을 보내달라는 요청을 받았다.

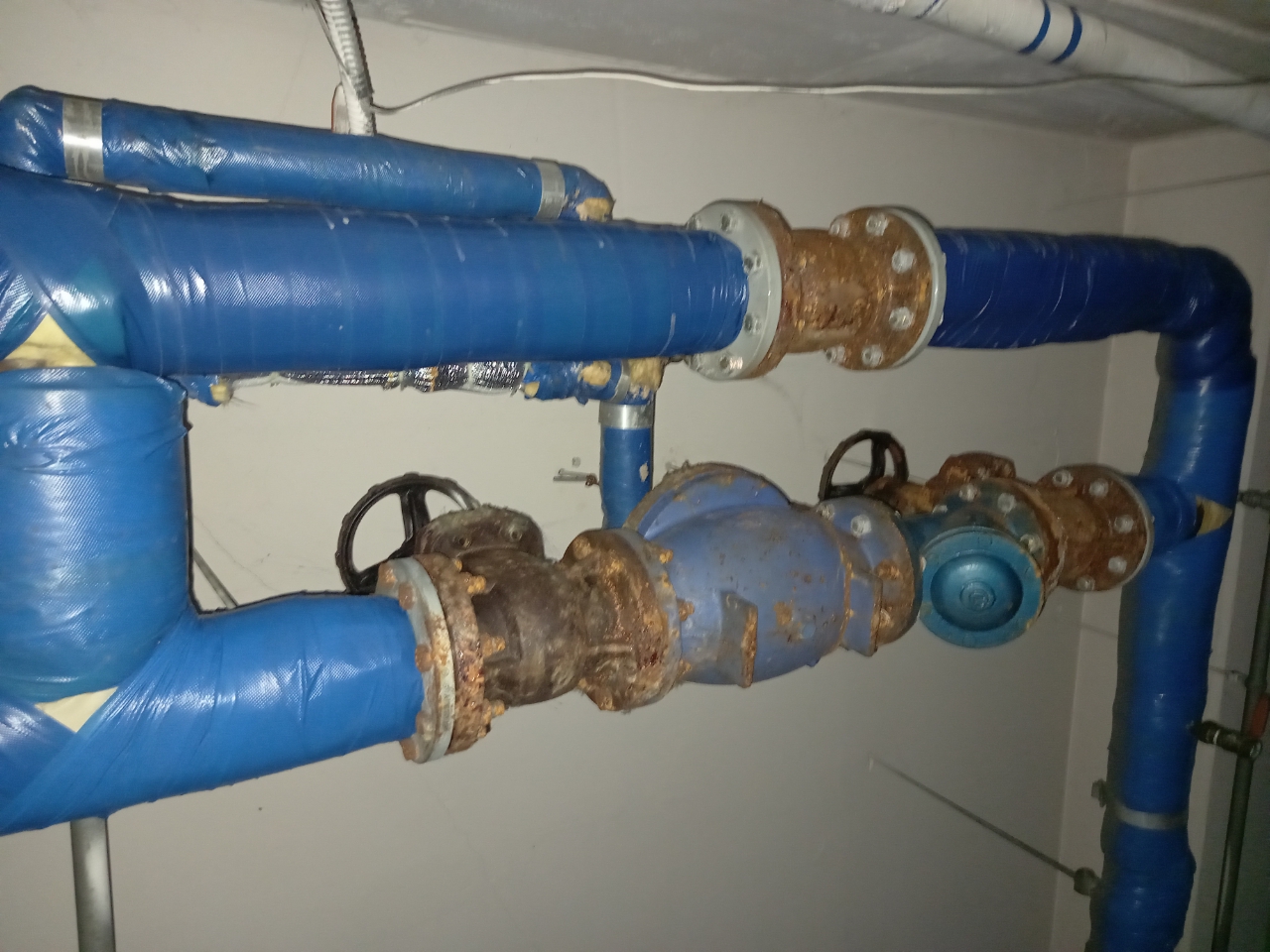

보내주신 사진을 보니

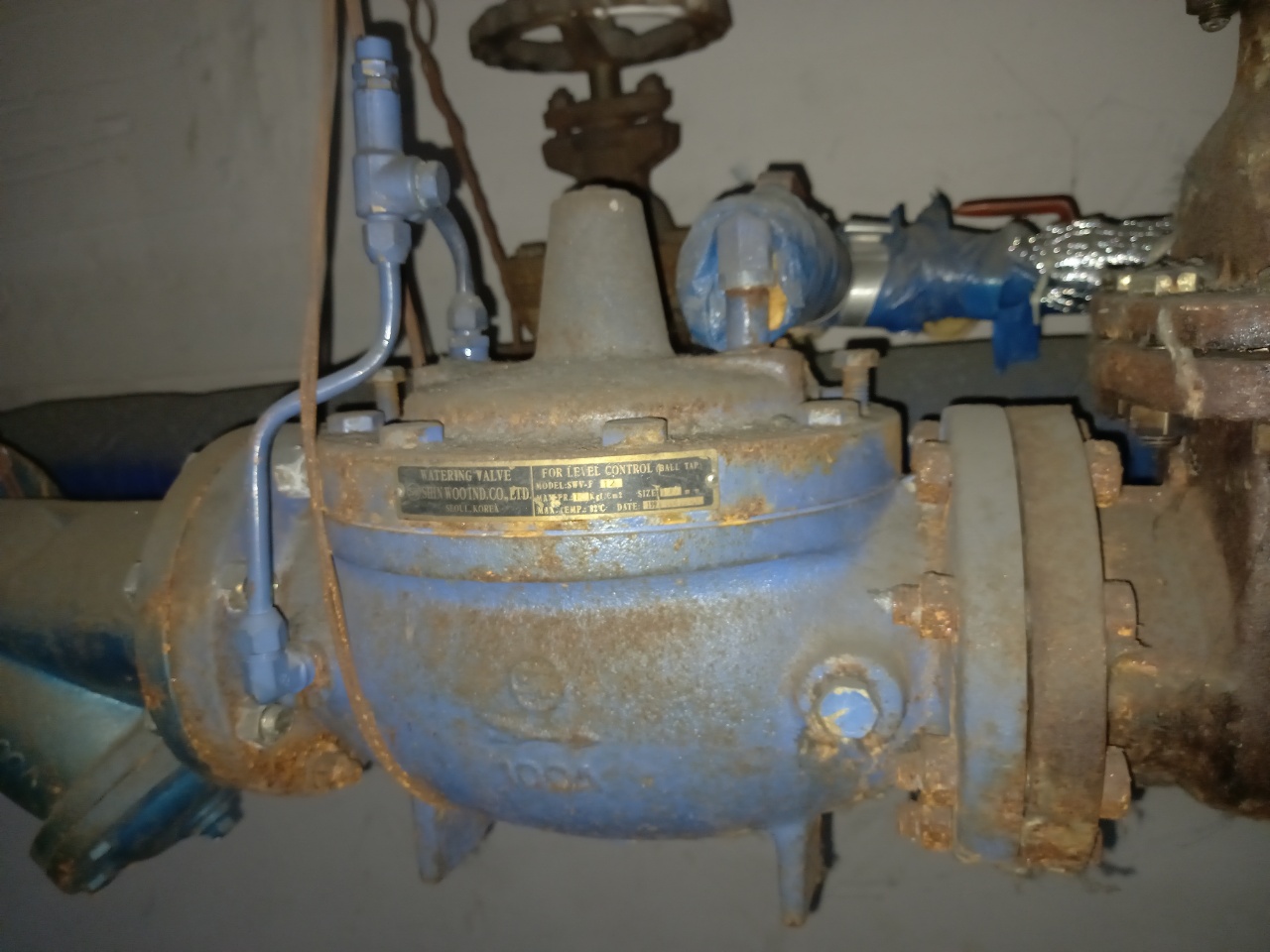

25년 이상된 신우산업 수위 조절 밸브입니다.
모델 SWV-FS12, 구경 100A

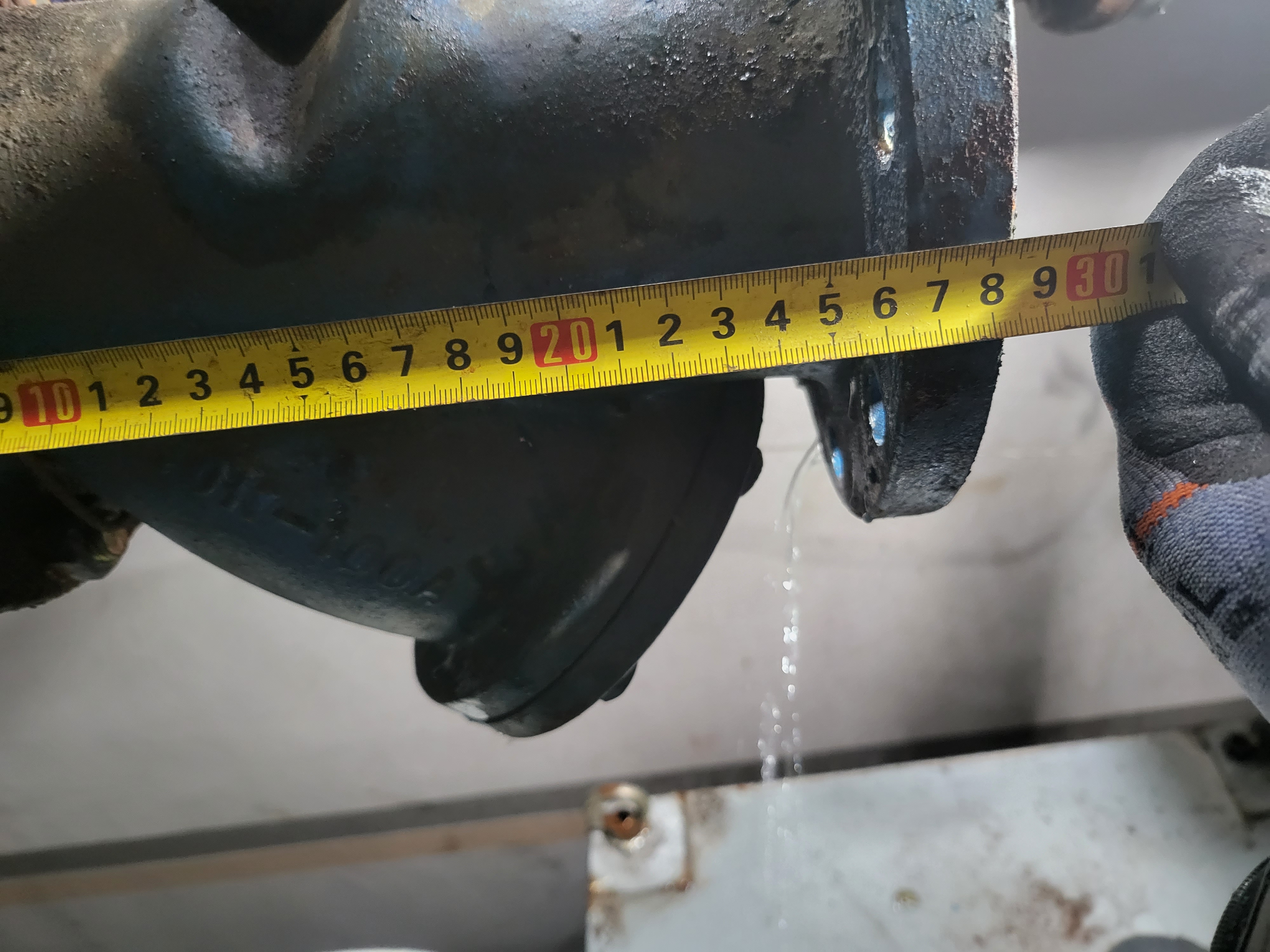

얼굴을 맞대고 길이를 측정해 달라고 했습니다.
대면 길이는 기본적으로 380mm라서 만일을 대비해서 요청했는데 신형 모델과 대면 길이는 동일합니다.
100A에서 모든 밸브 제조업체의 직경이 동일하더라도 전체 길이는 순수 밸브의 길이입니다.
전체 길이가 올바르지 않으면 파이프를 수정해야 합니다.
오래전부터 사용하셨는데 설치형태에 따라 FS타입 전자볼트 모두 사용하셔야 합니다.
설치 장소는 주차장이어야 합니다.

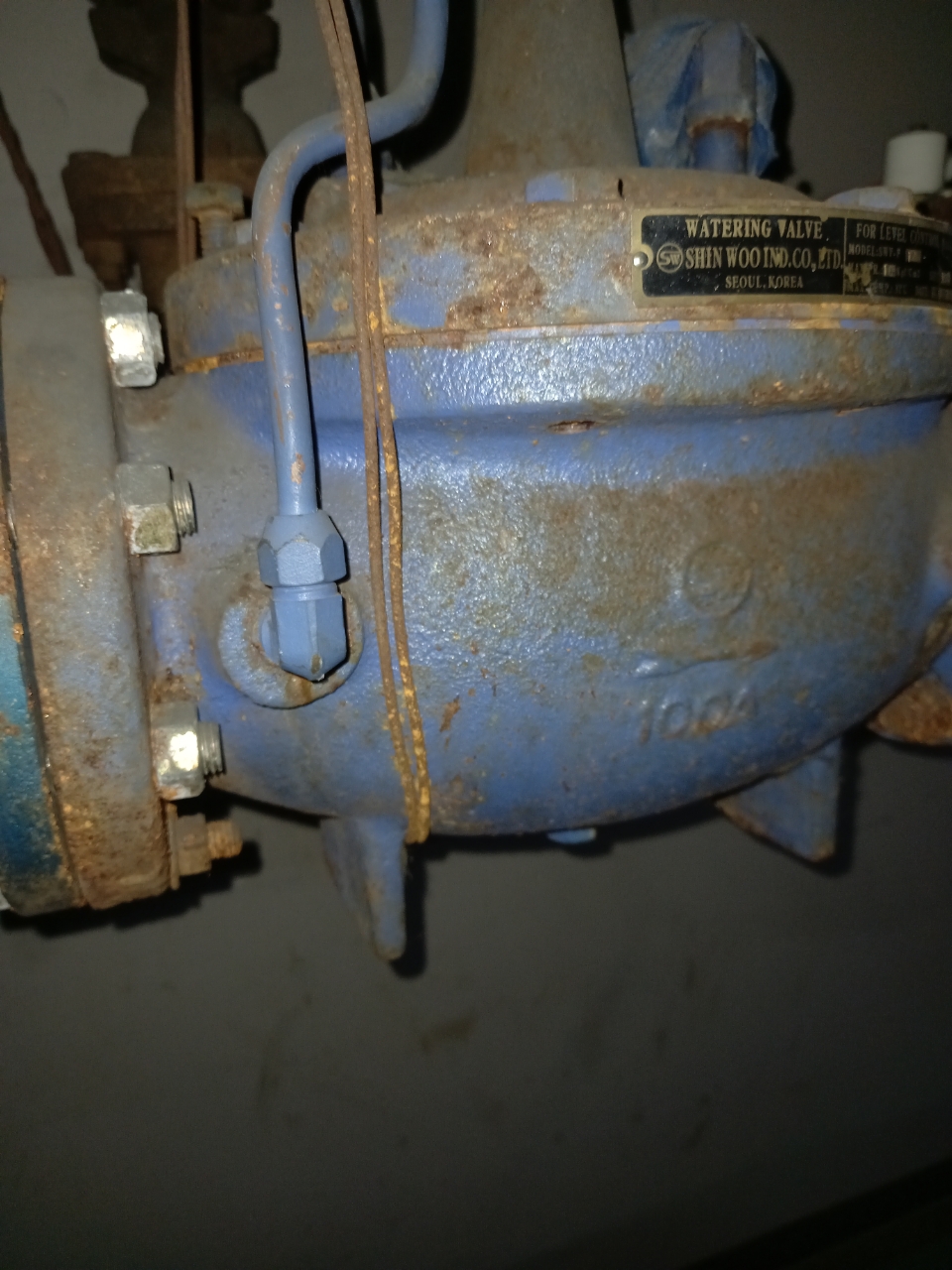

구경은 명판에 있지만 수위 밸브 밑면에도 새겨져 있습니다.
위 이미지를 바탕으로 견적을 받아보세요
자료를 준비하고 바로 작업에 들어갑니다.
주차장이기 때문에
차를 타고 출근했습니다.
밸브를 교체할 때 가장 중요한 것은 전면 및 후면 차단 밸브가 제대로 닫히는 것입니다.
무게 때문에 탑튜브를 제거했습니다.

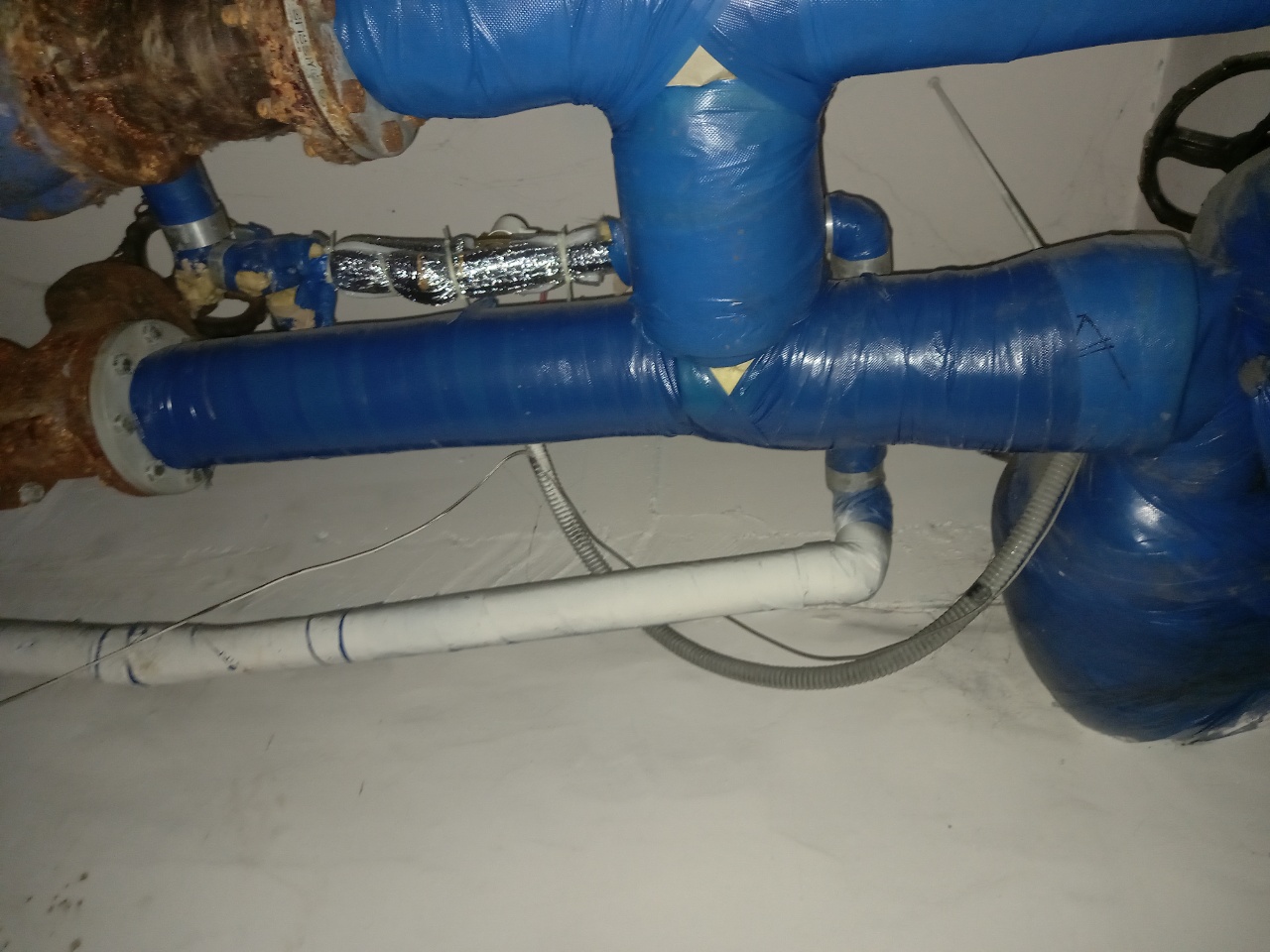

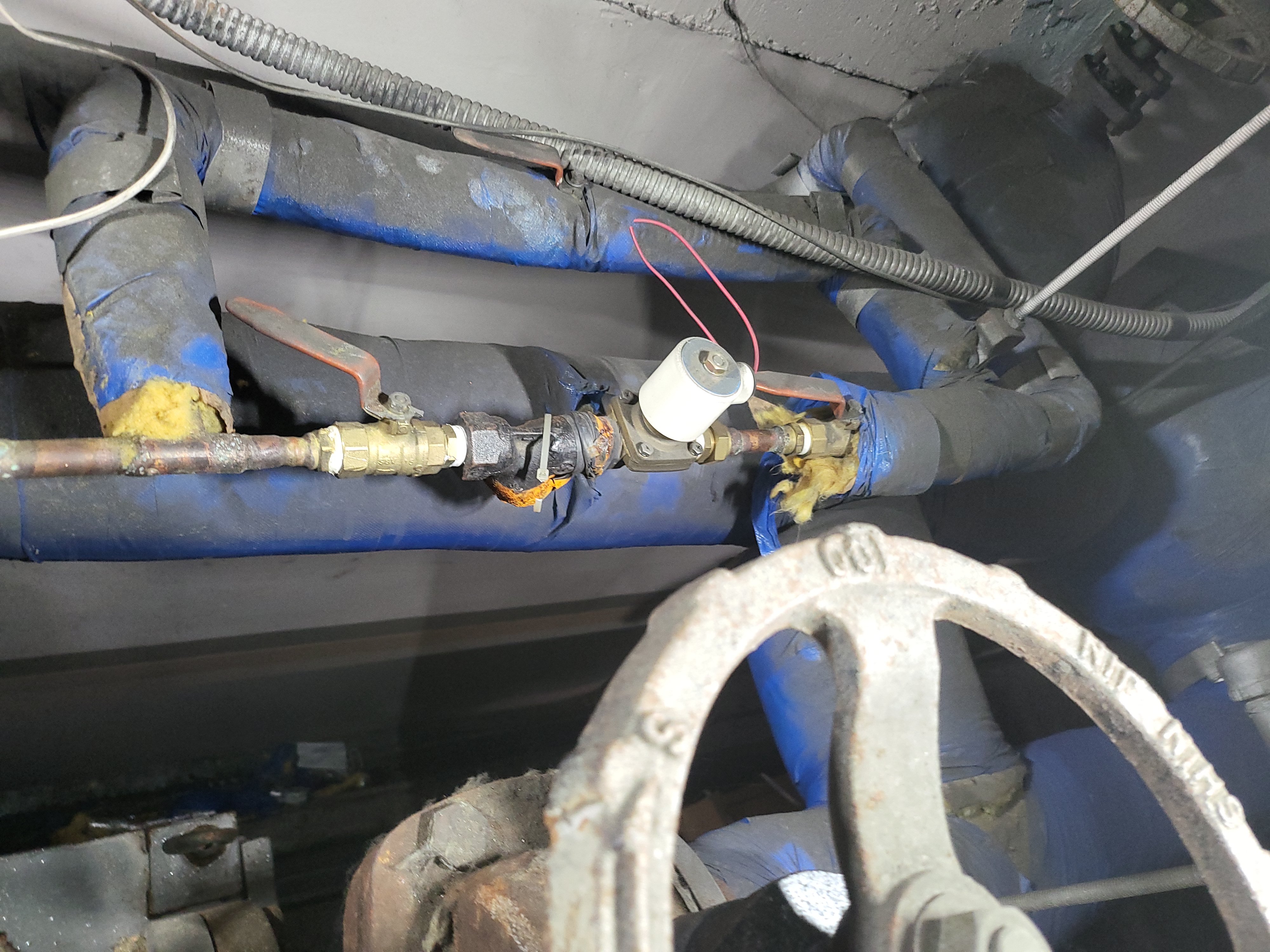

누군가 수위 밸브 위가 아닌 바닥에 솔레노이드 밸브를 설치했습니다.
이론적으로 성관계는 없지만 수정했습니다.
솔레노이드 밸브 쪽에도 바이패스 튜브를 만들어 주었습니다.
디자인 원칙에는 아무런 문제가 없습니다.

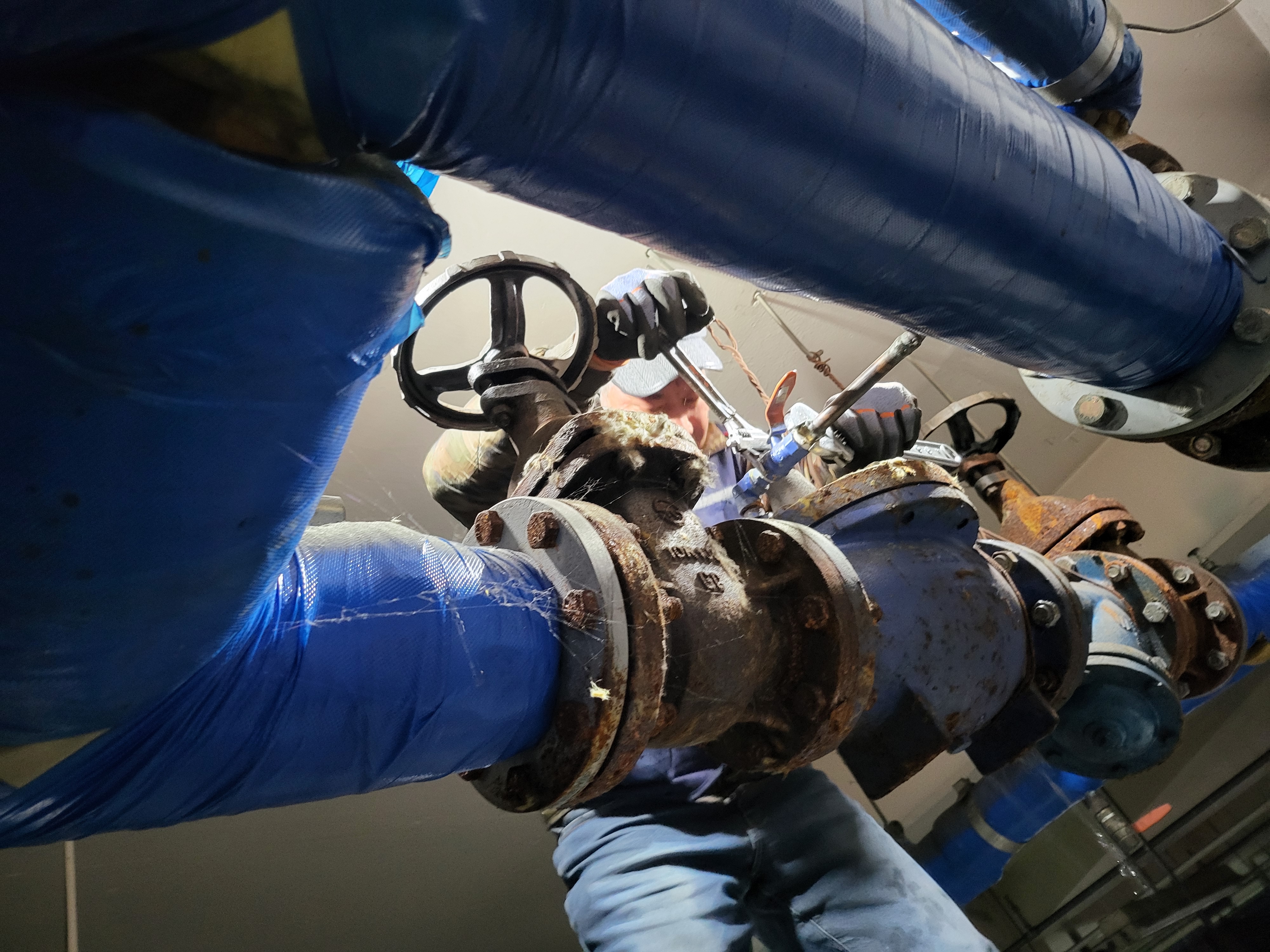

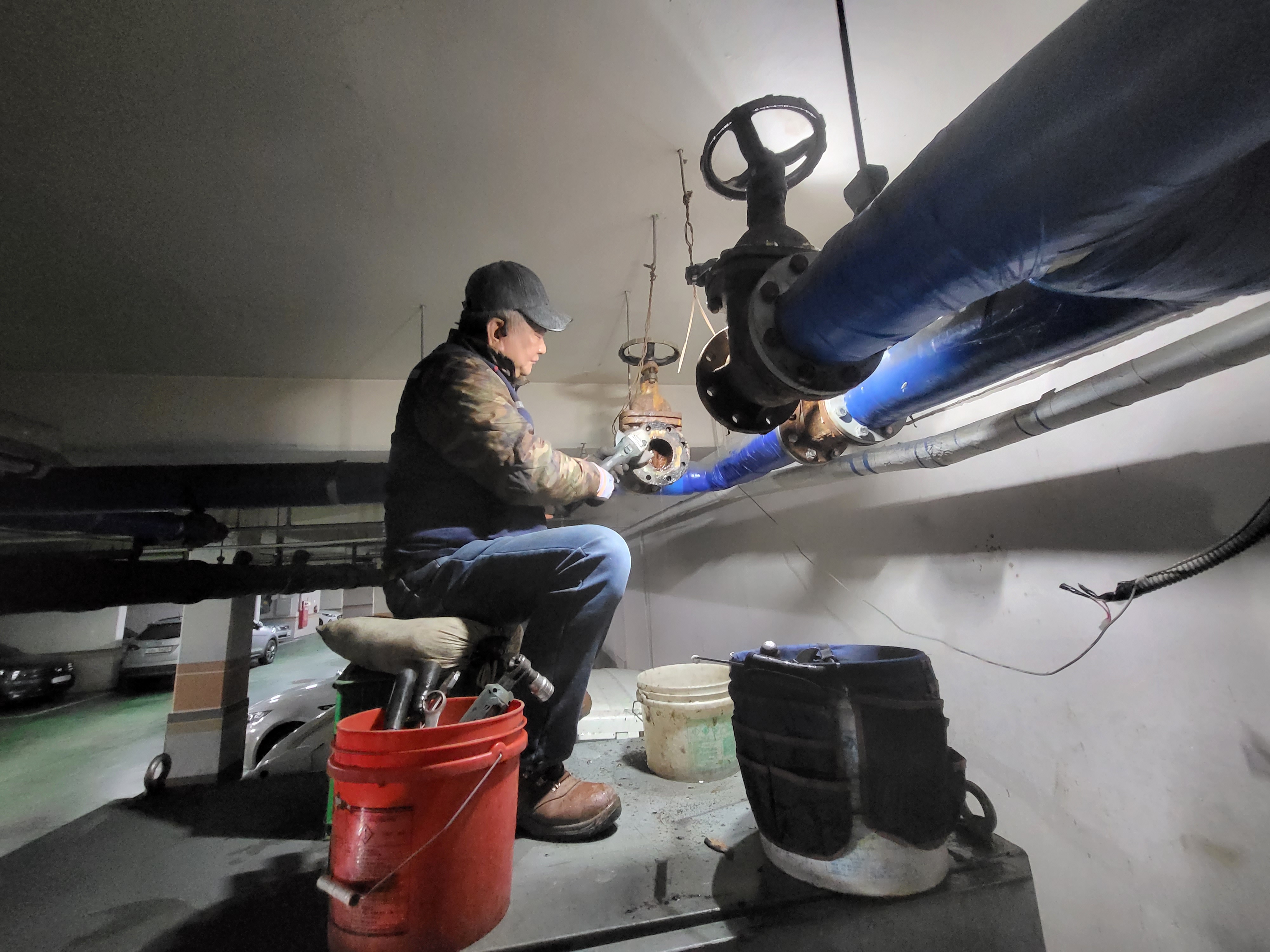

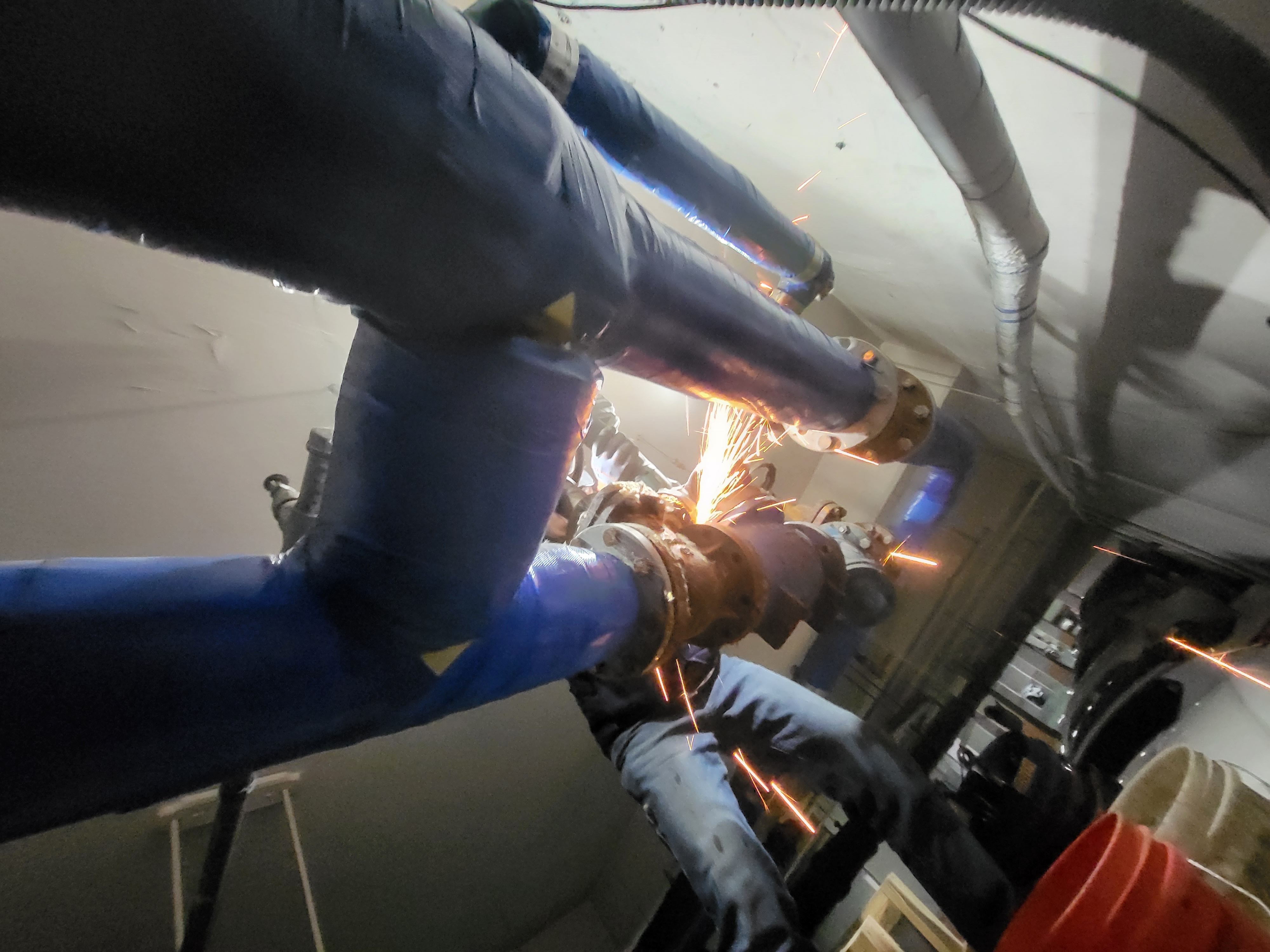

밸브가 라인에서 분리되었습니다.
새 SWV-FS12D 100A 수위 밸브를 교체할 예정입니다.

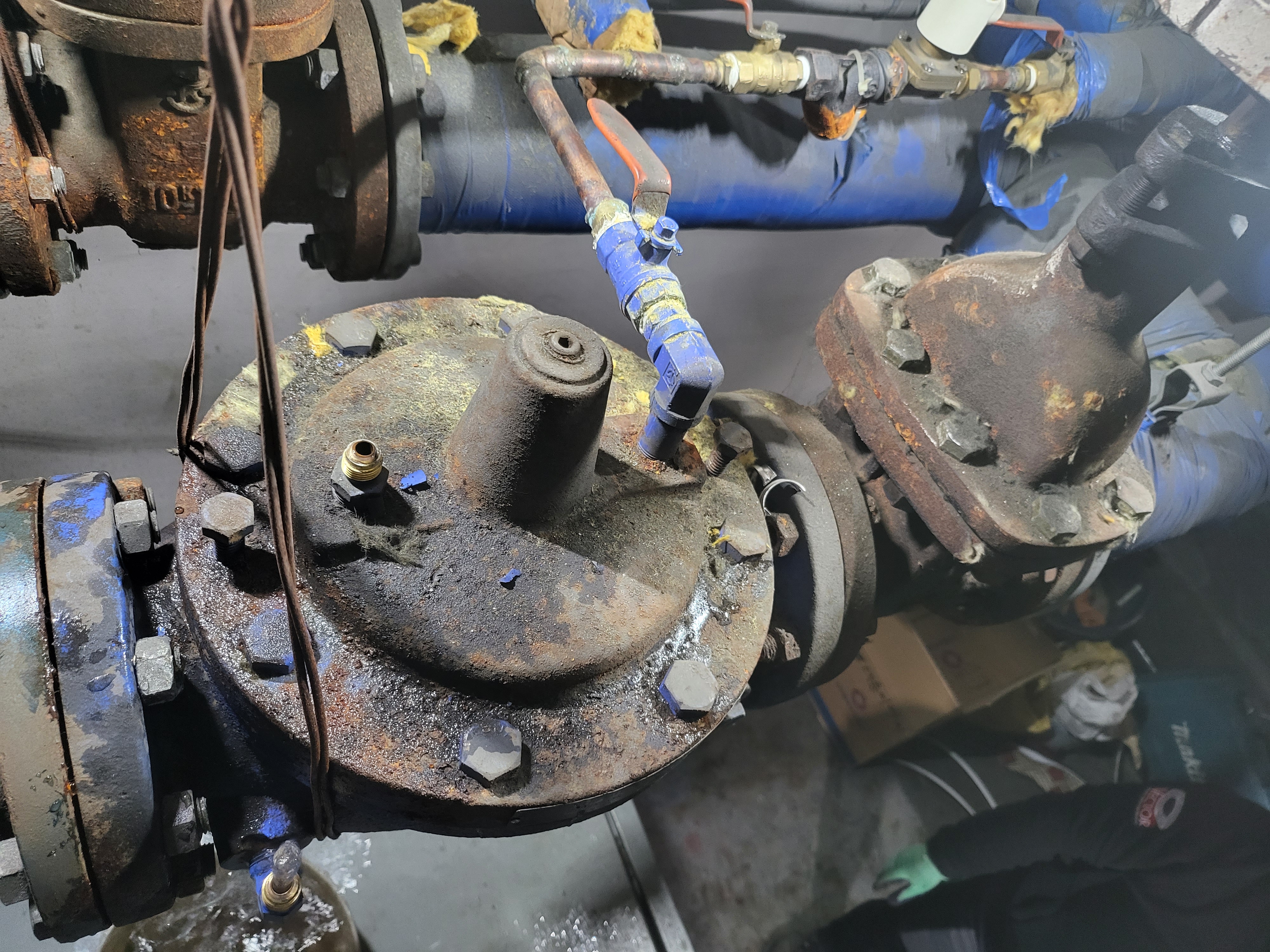

무게 때문에 상단 케이스를 제거했습니다.

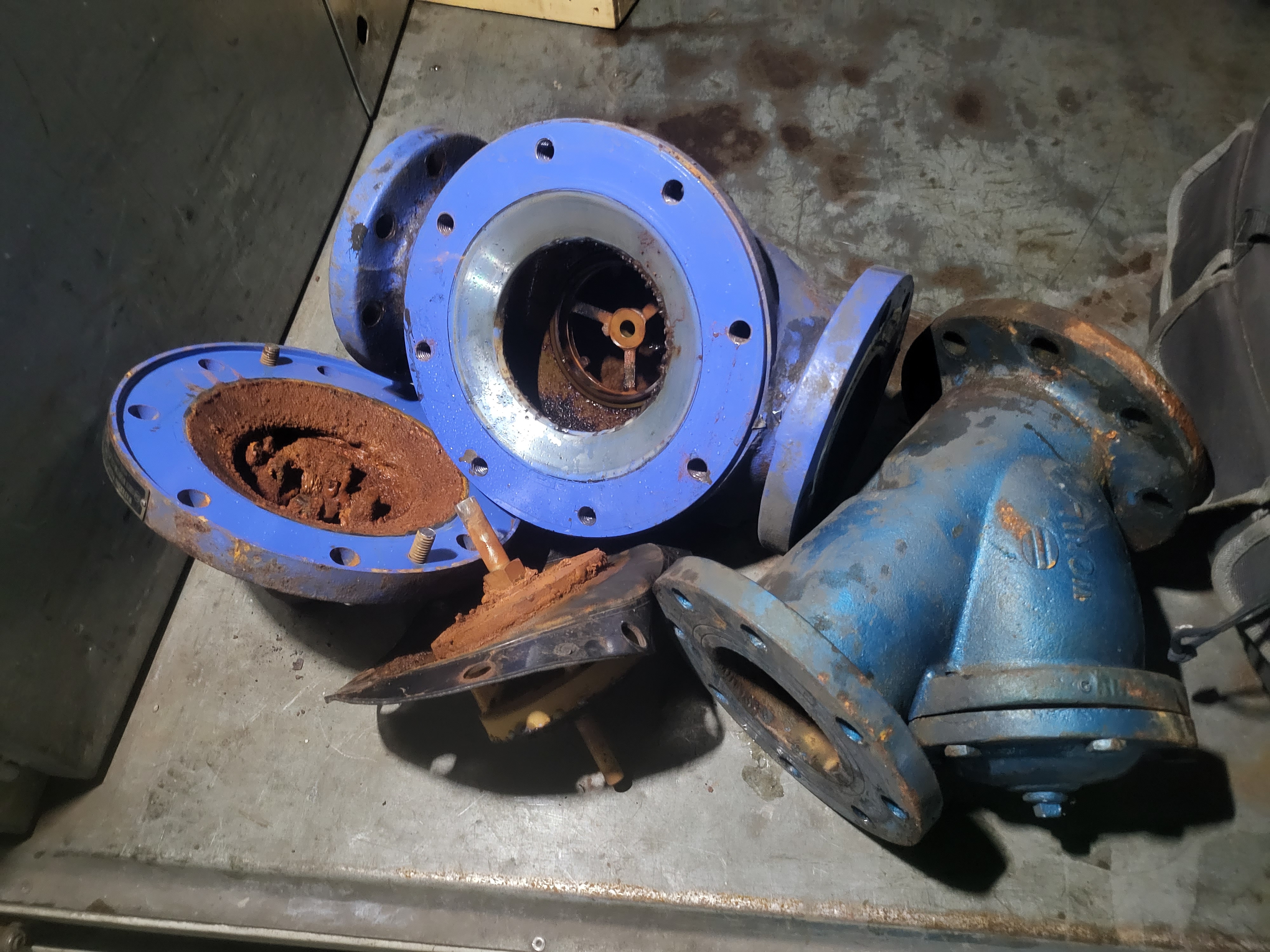

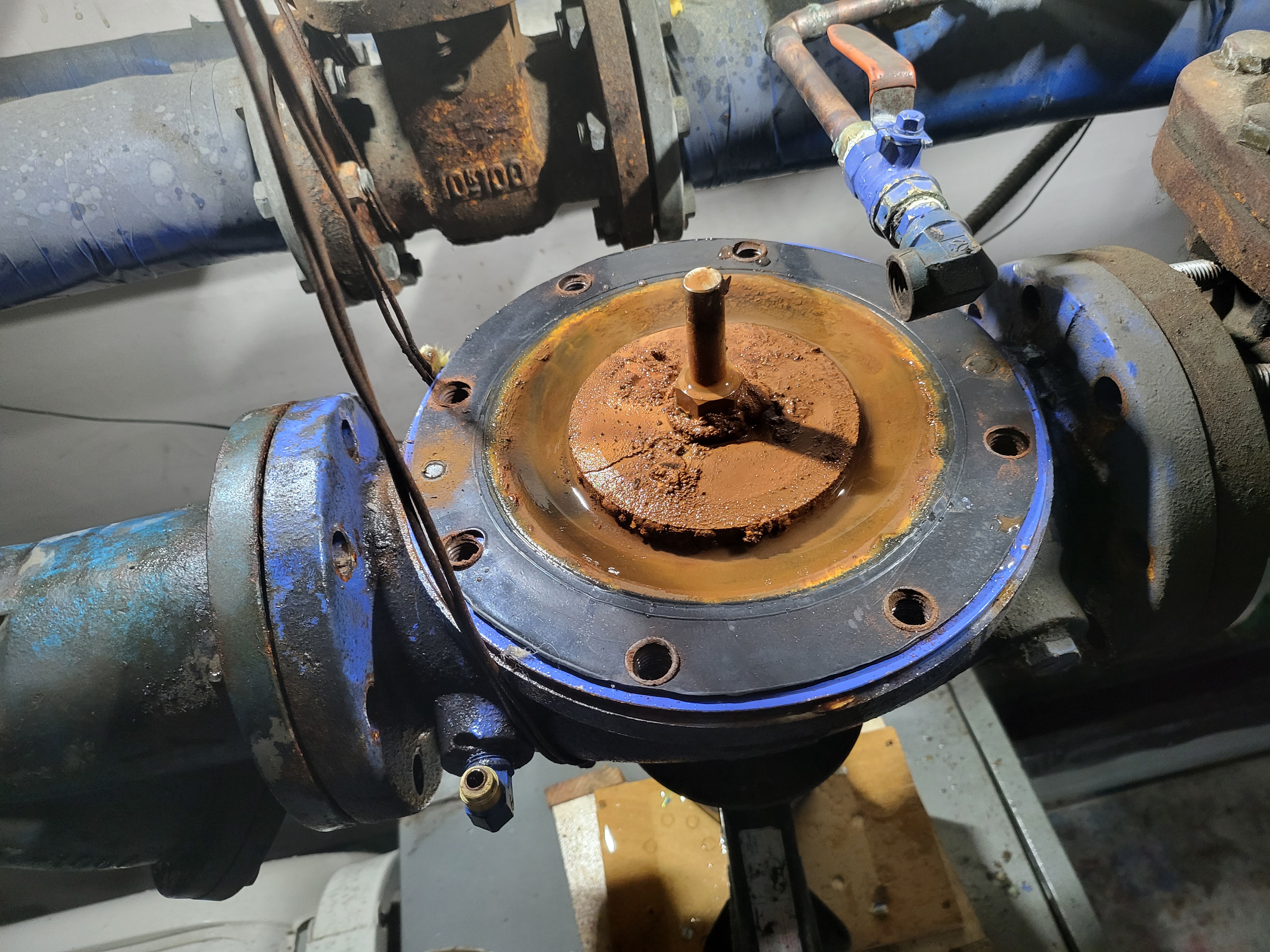

장기간 사용시 부식이 심함

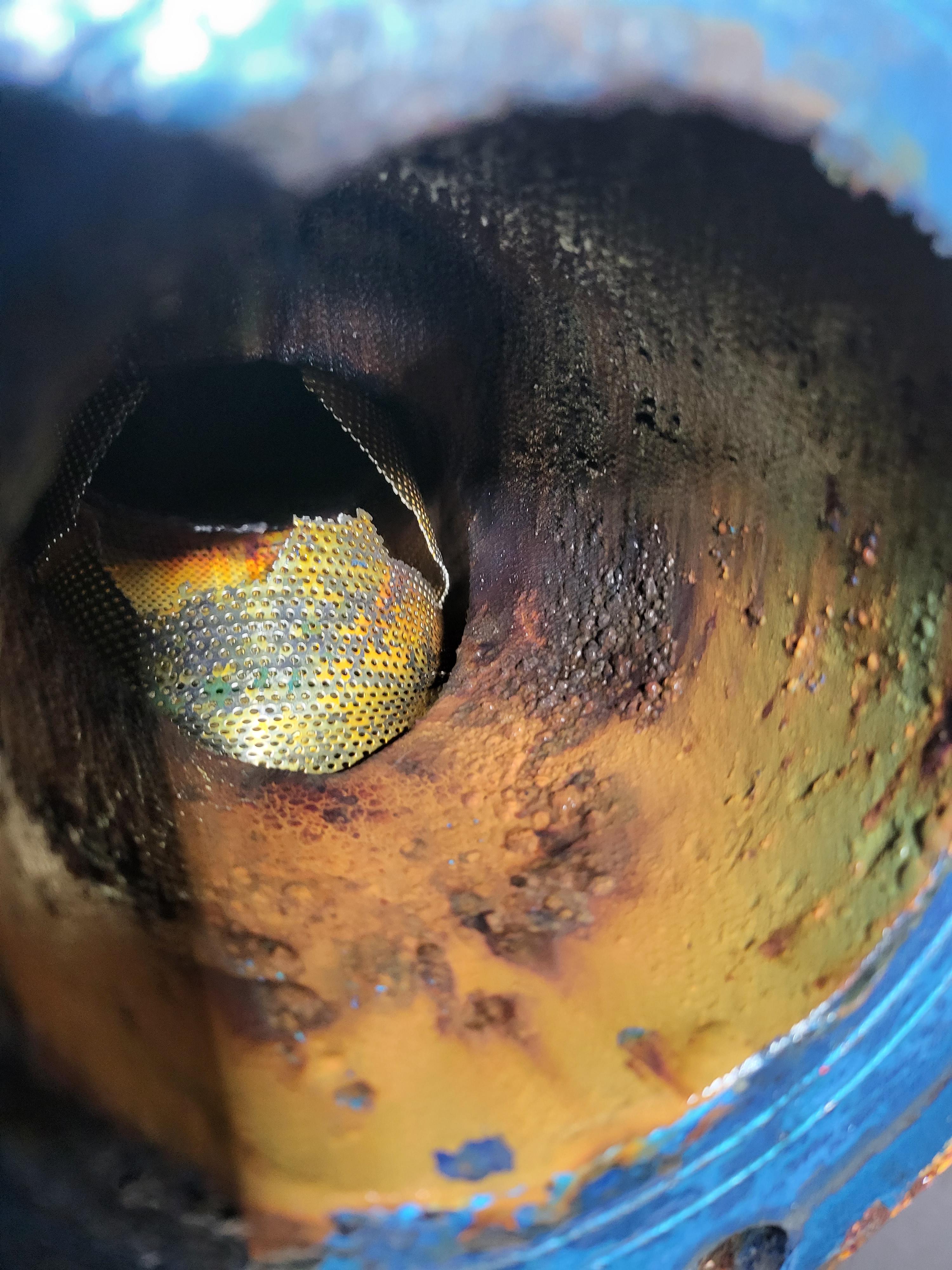

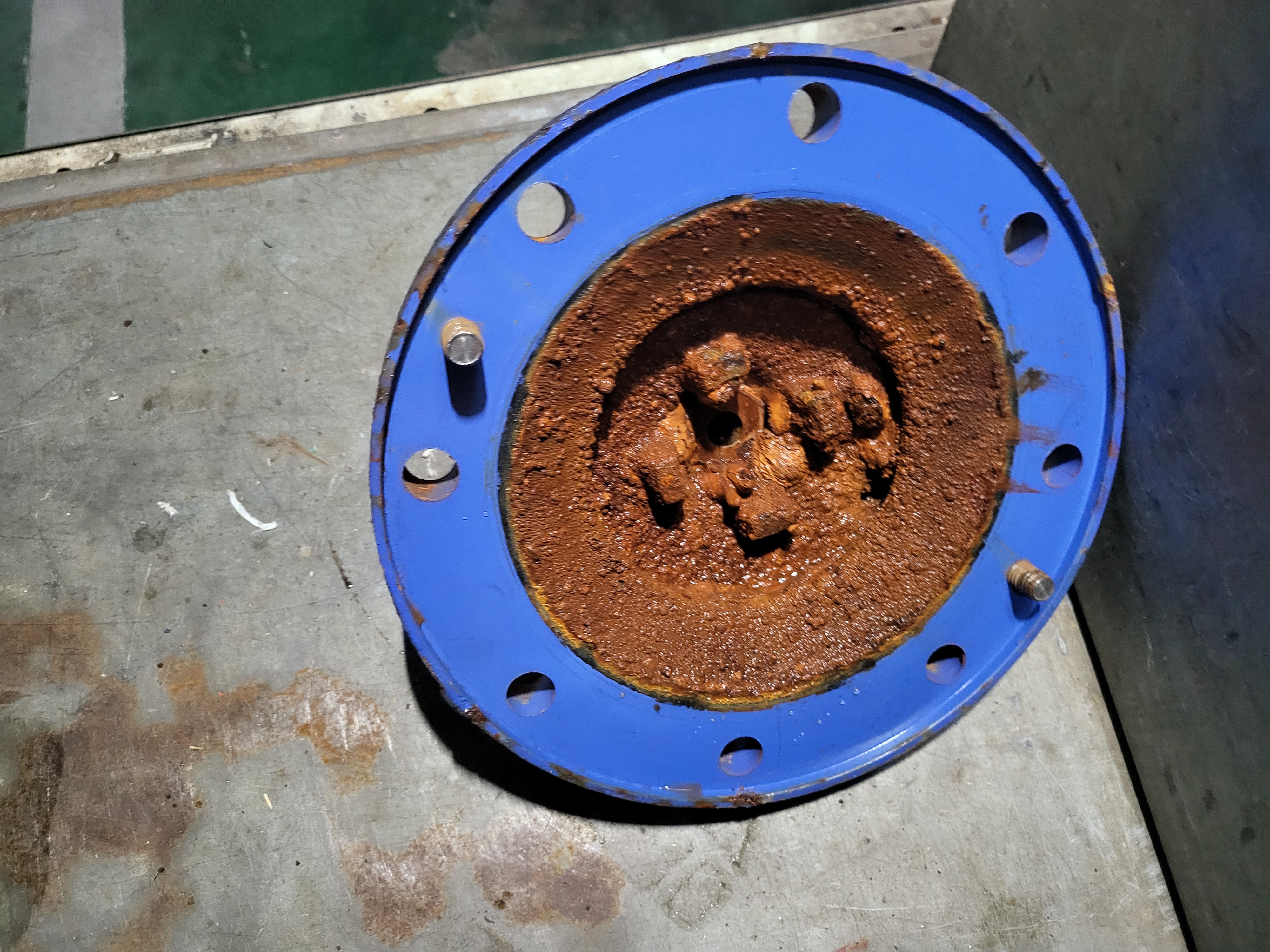

밸브를 탈거하고 스트레이너를 확인해보니 스트레이너 망이 너무 깨져있습니다.
이 경우 손상된 부품으로 인해 레벨 밸브 다이어프램이 고장날 수 있습니다.
이 부분을 관리자에게 전달하고 교체하면서
퀵 스트레이너와 교체가 함께 작동
이 경우 여행 비용이 두 배가 되지 않기 때문에 가격이 더 저렴해집니다.
이럴 때 무엇보다 얼굴 길이가 중요하다.

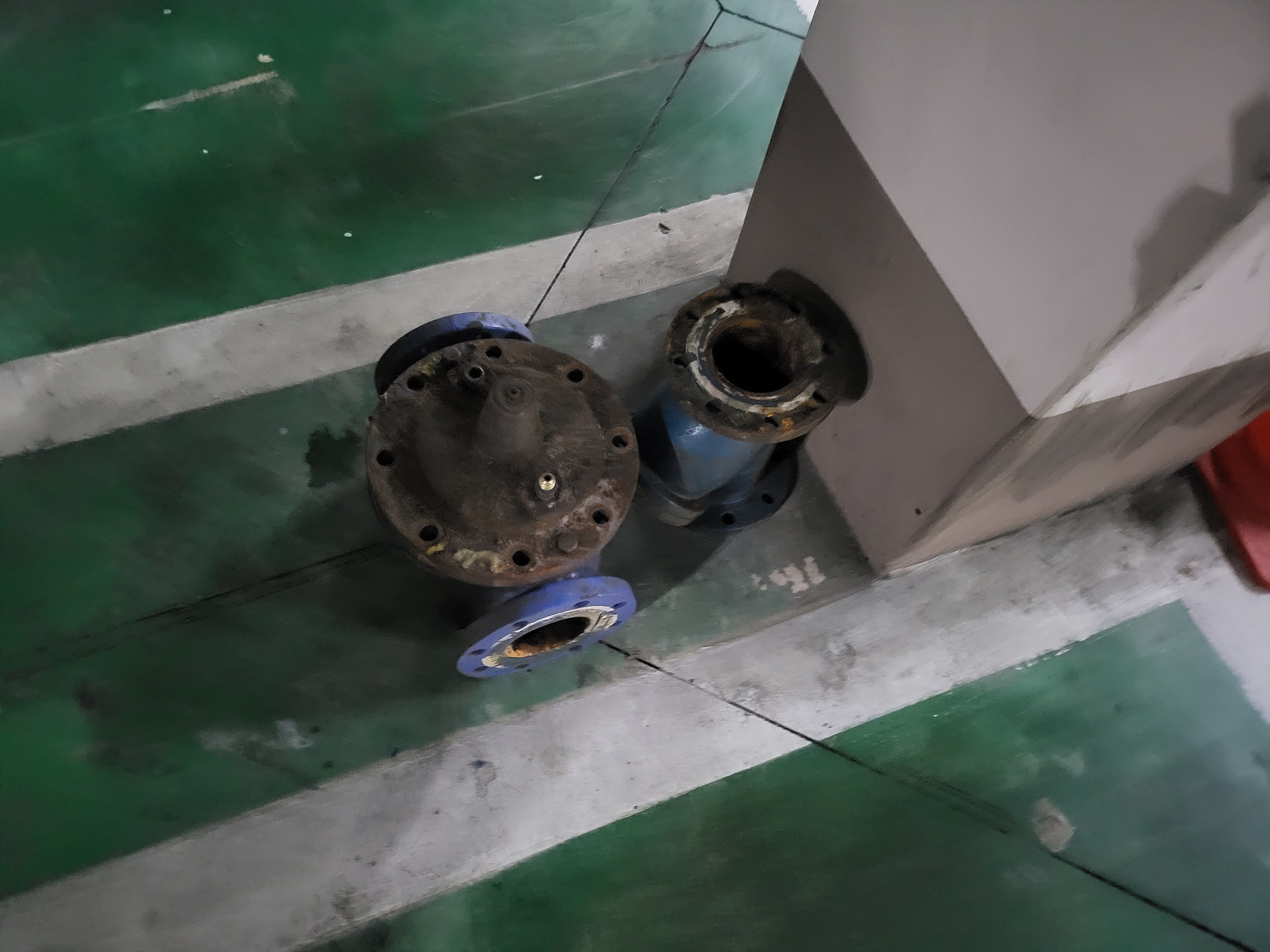

수위밸브와 스트레이너 분리

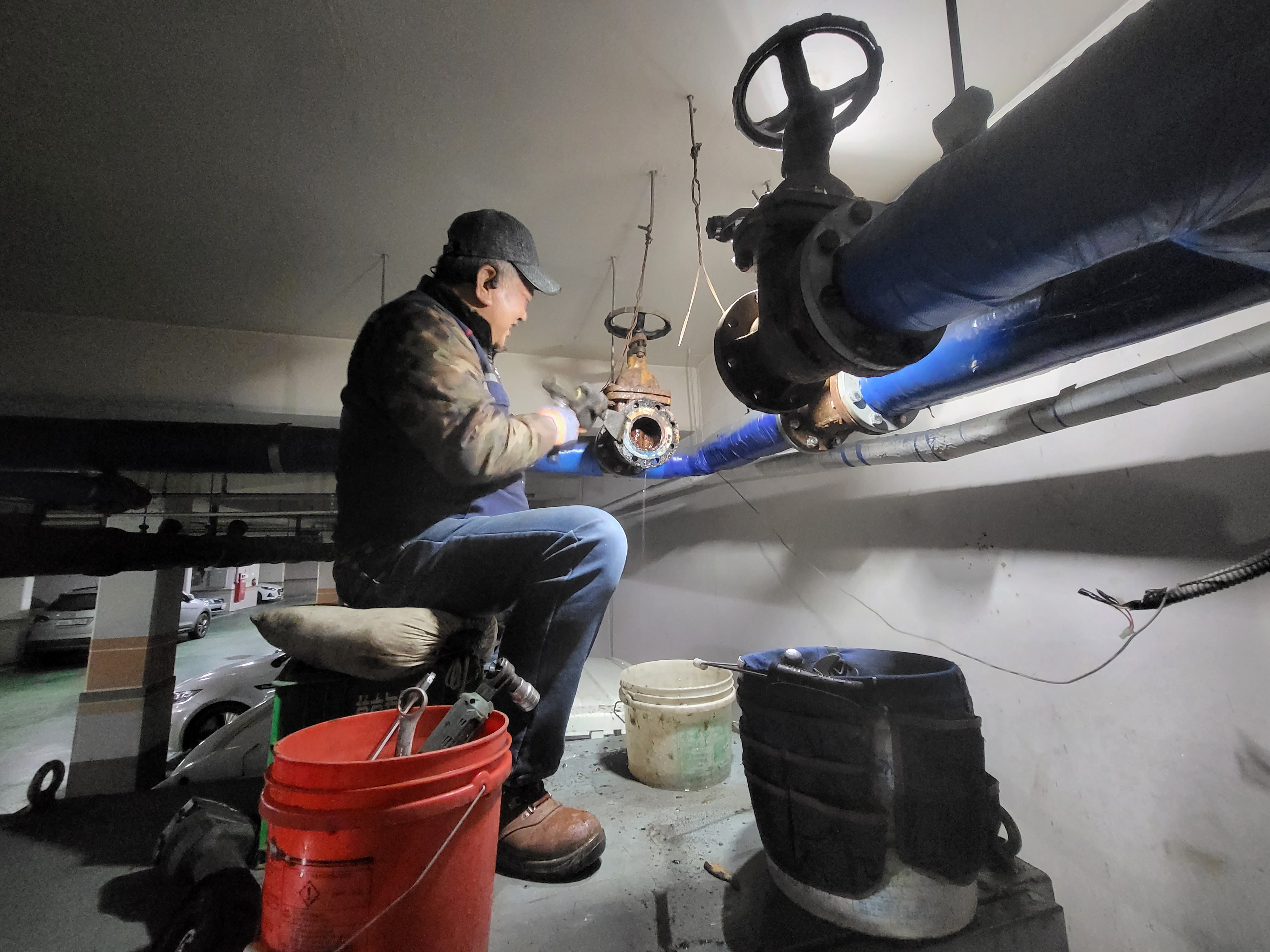

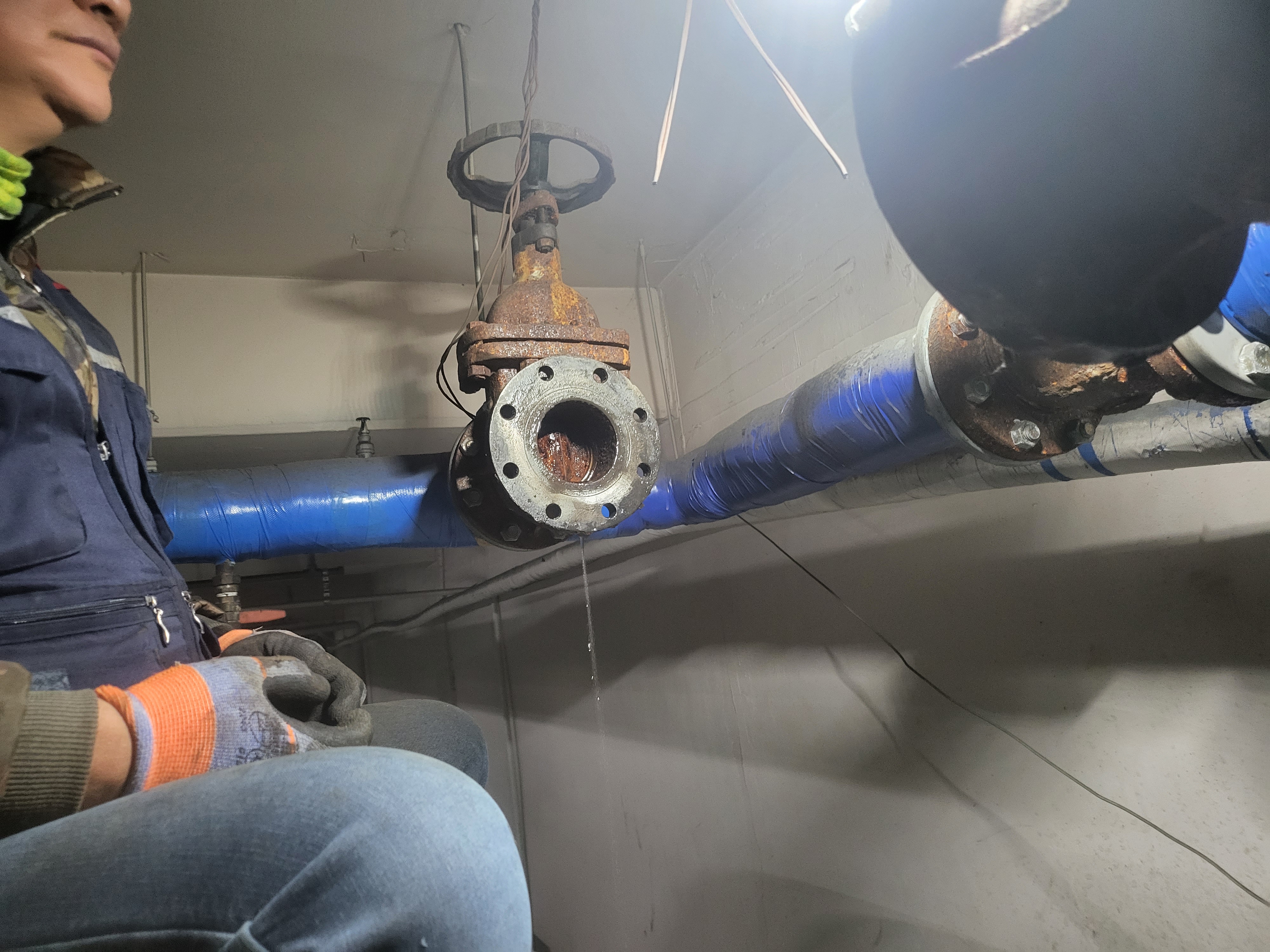

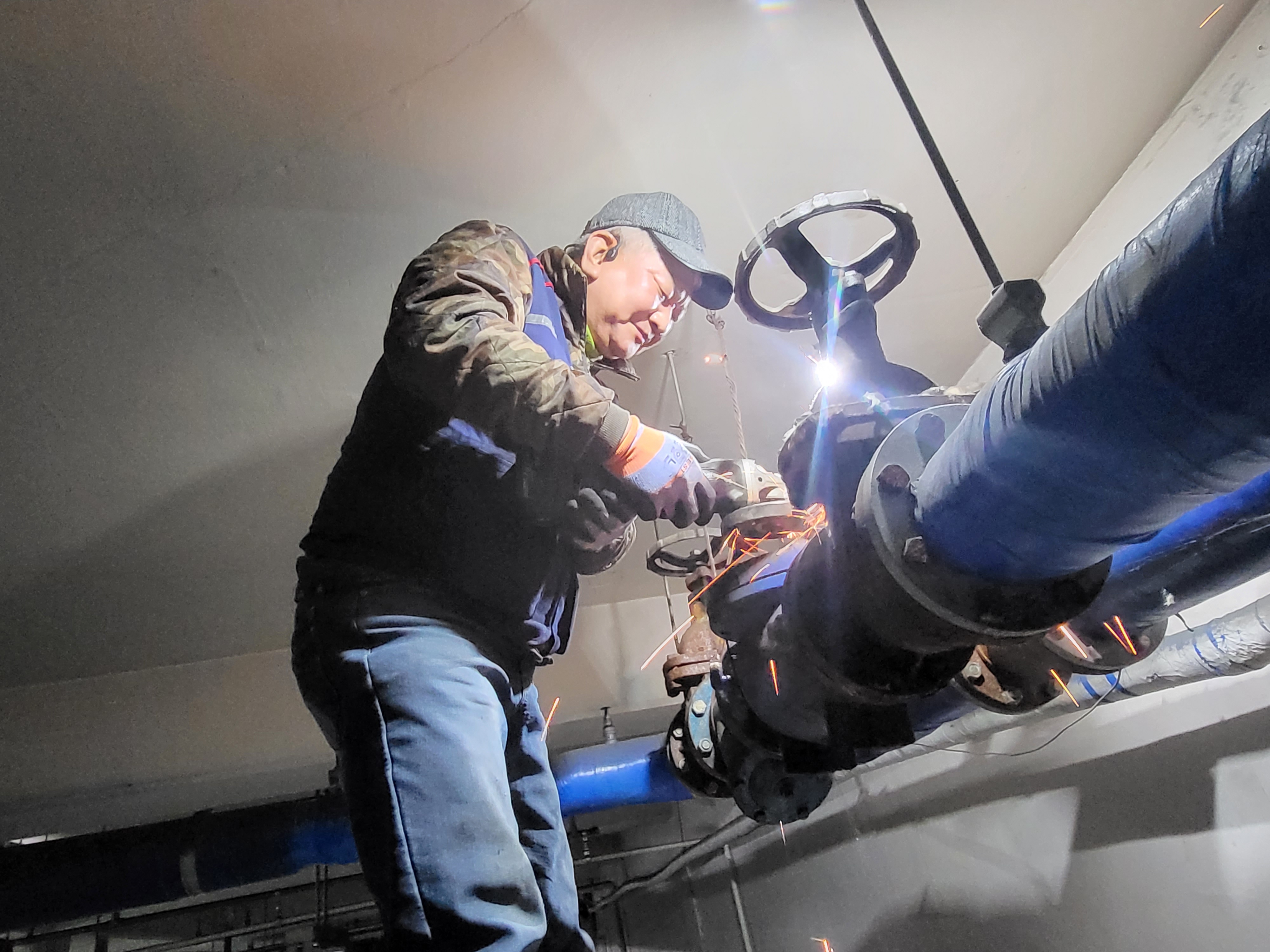

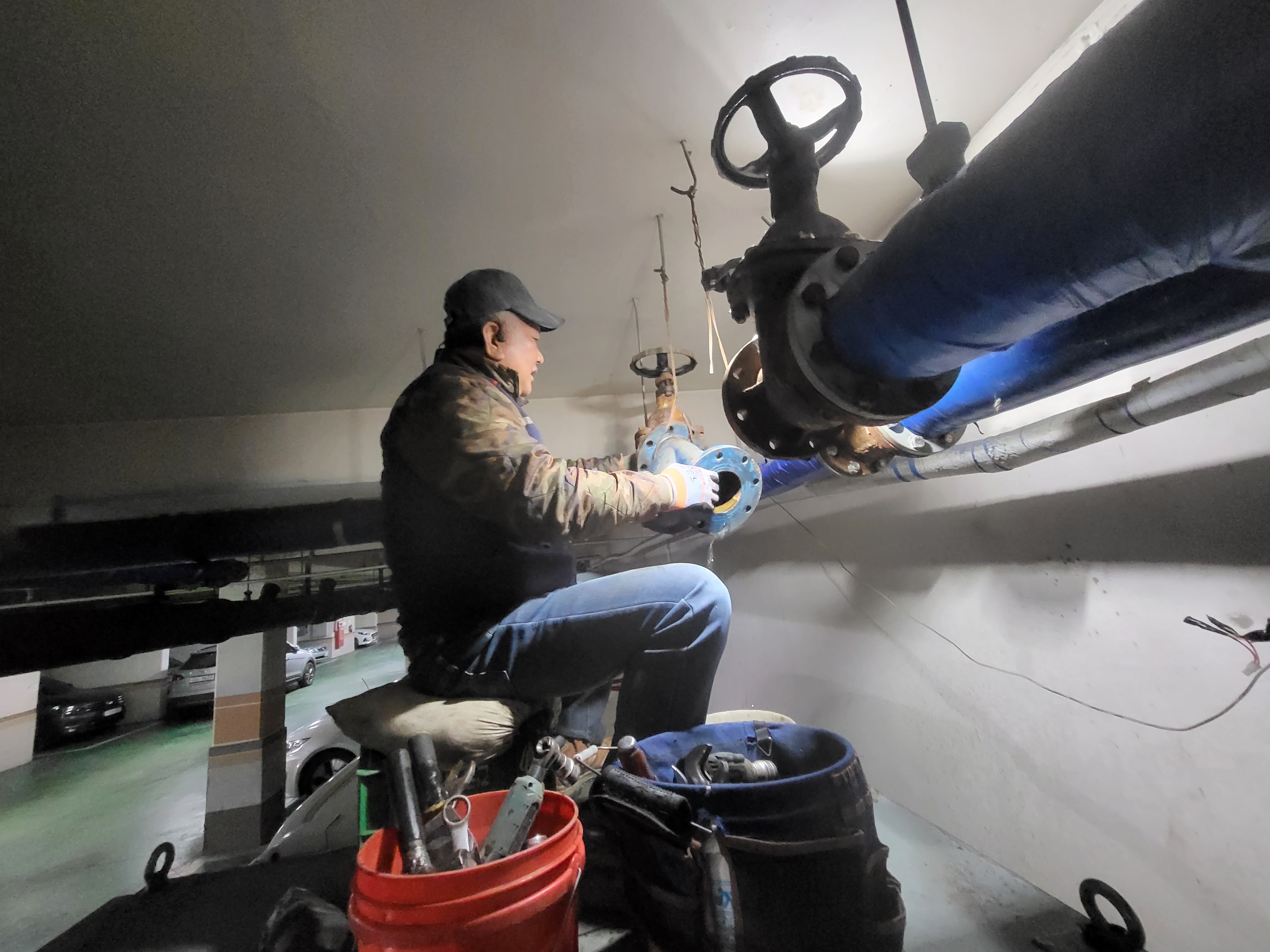

스트레이너 앞의 차단 밸브인 게이트 밸브의 플랜지 씰을 제거합니다.
Frenzy 청소 후 모습
수위 조절 밸브와 스트레이너를 제거하십시오.

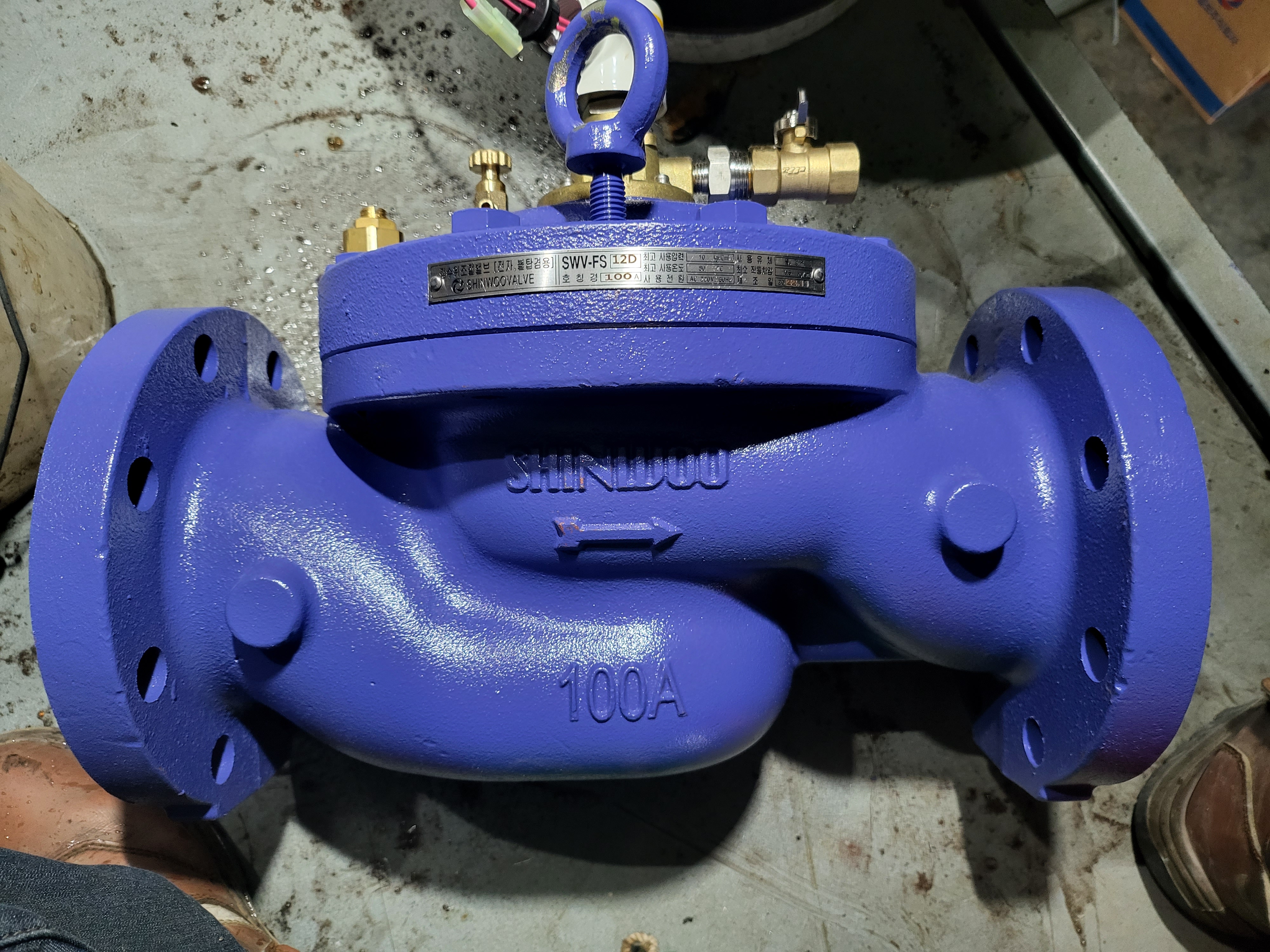

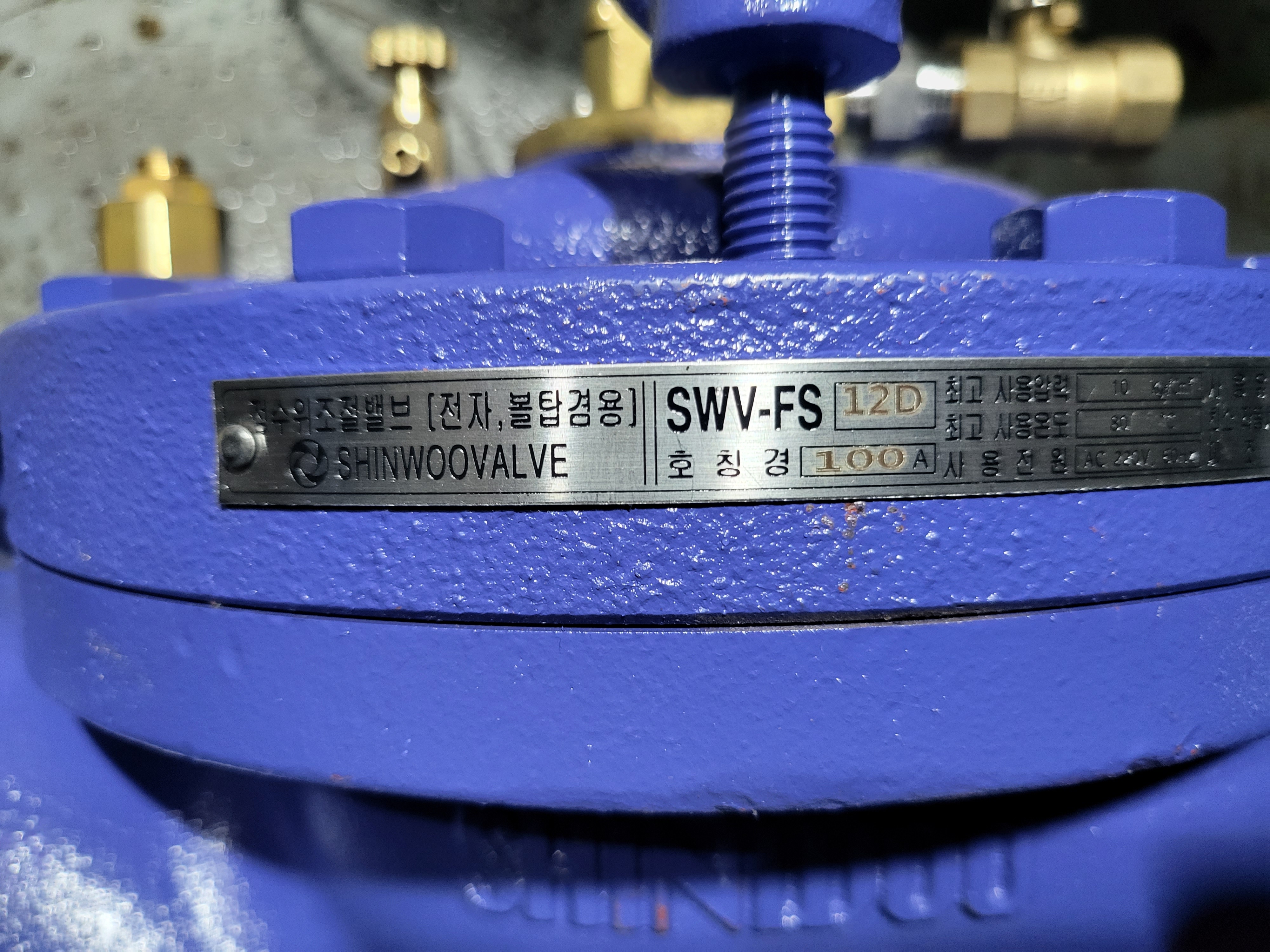

SWV-FS12D 100A 신우산업(주) 수위조절밸브 전자식 볼트탑과 함께 사용
근무일은 2022년 12월 초입니다.
저희 대승엔지니어링은 최신 생산품으로 교체작업을 진행하고 있습니다.
교체 후 이상이 있을 경우 본사 AS팀에서 2년(소모품은 1년)을 부여합니다.
다만, 레벨 센서 레벨 조절과 이물질 유입이 부담이 된다.

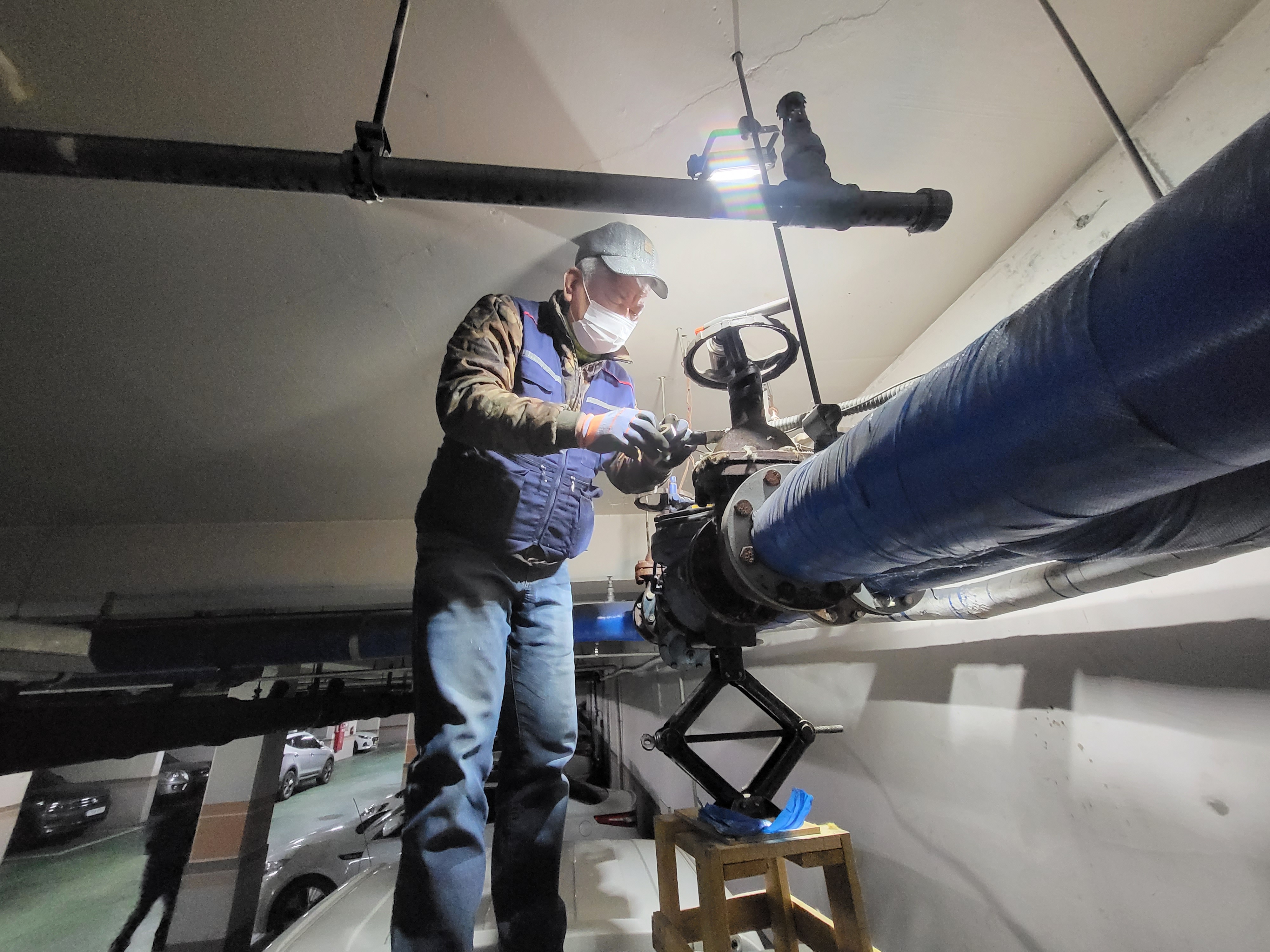

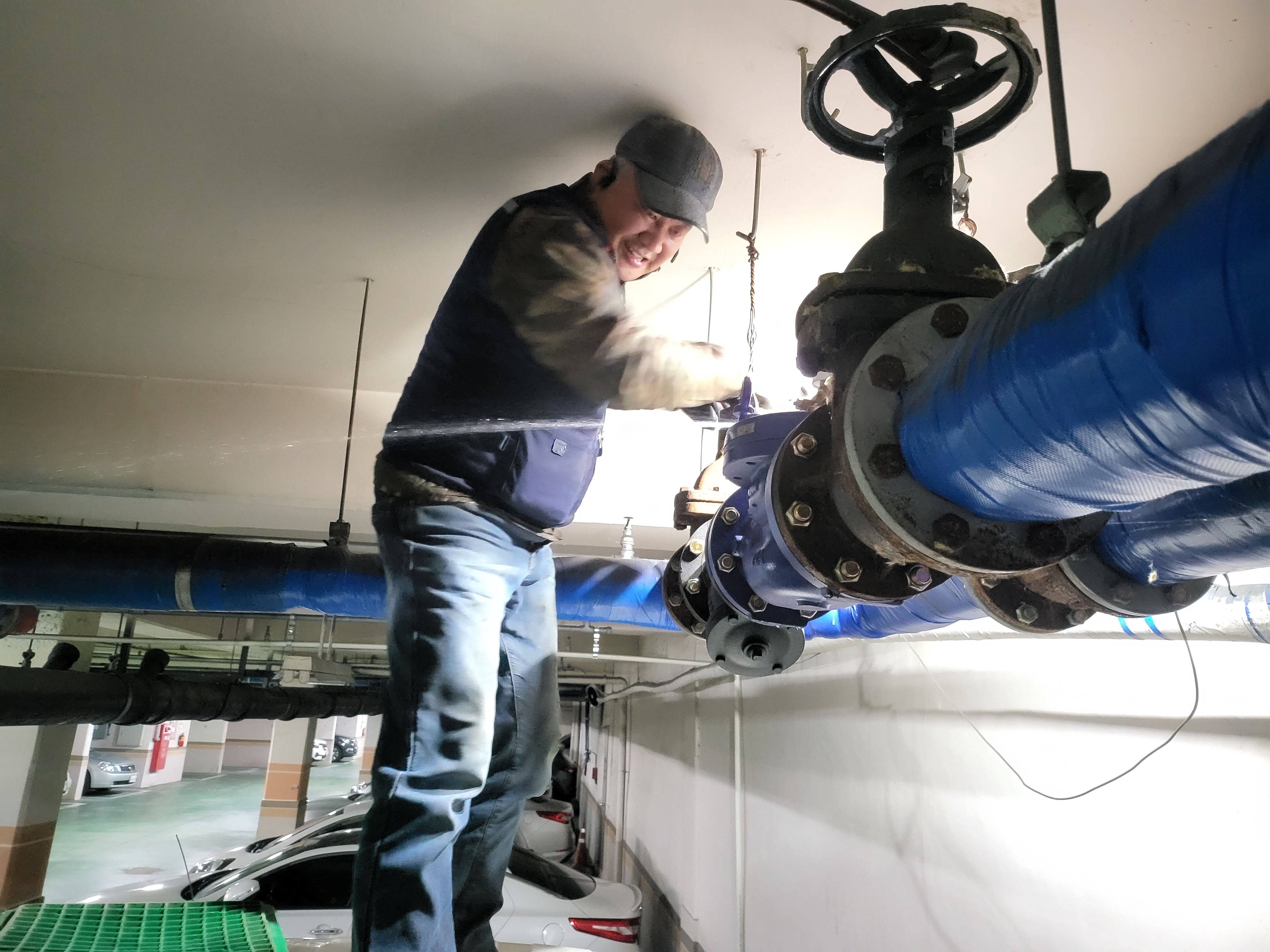

밸브를 파이프에 수평으로 장착

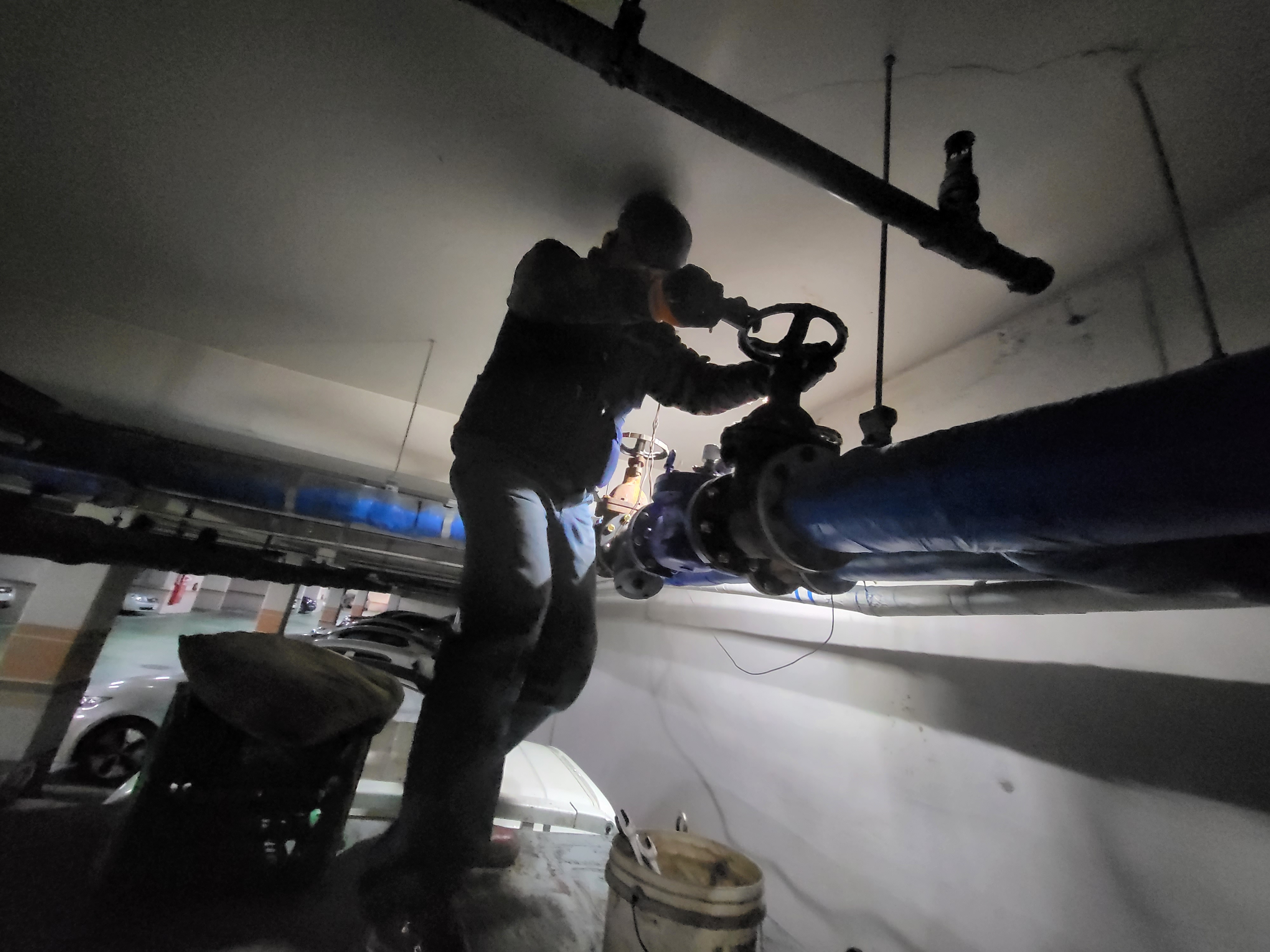

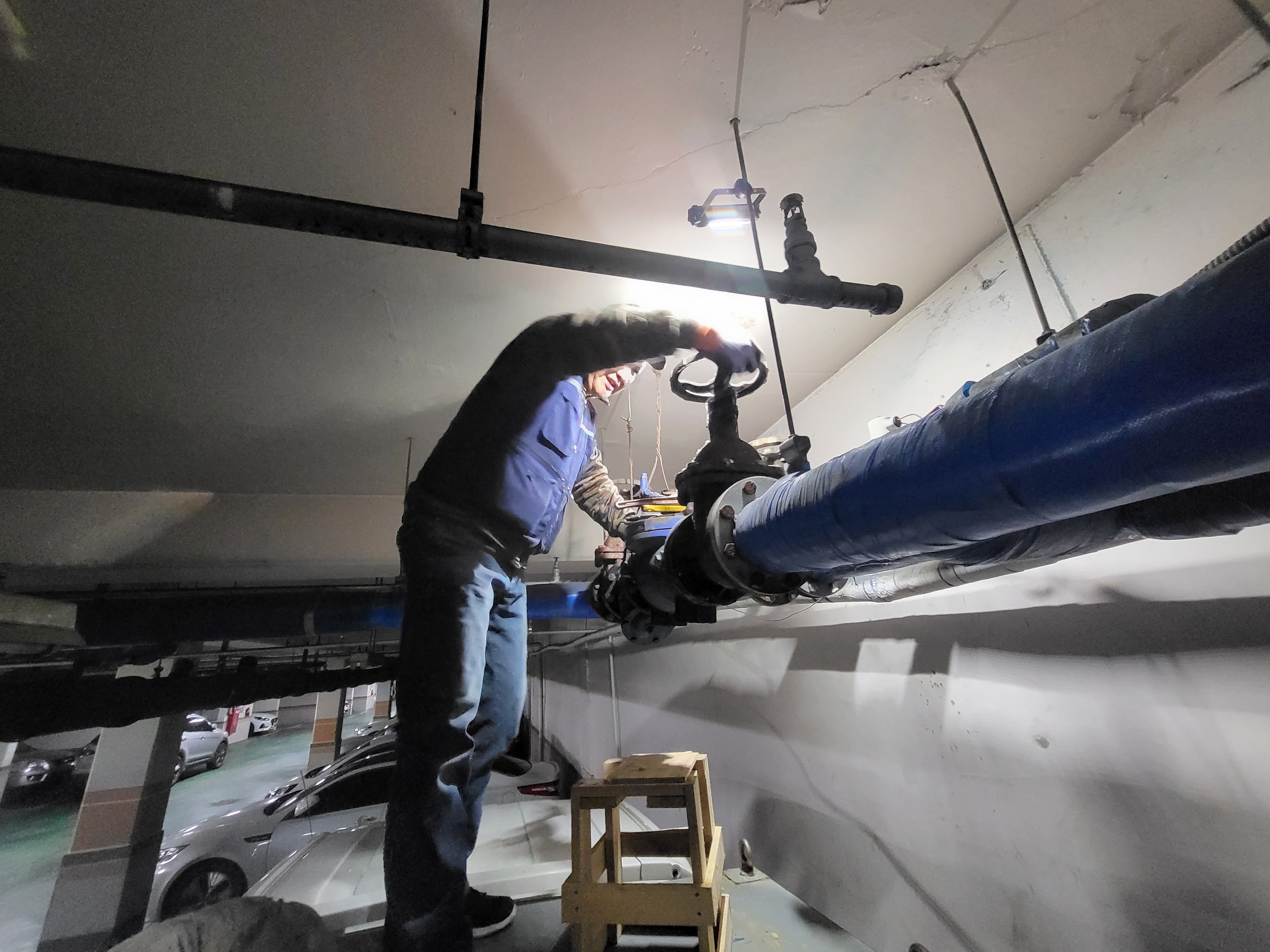

시운전을 위해 게이트 밸브 열기
교체 완료 시운전 완료
